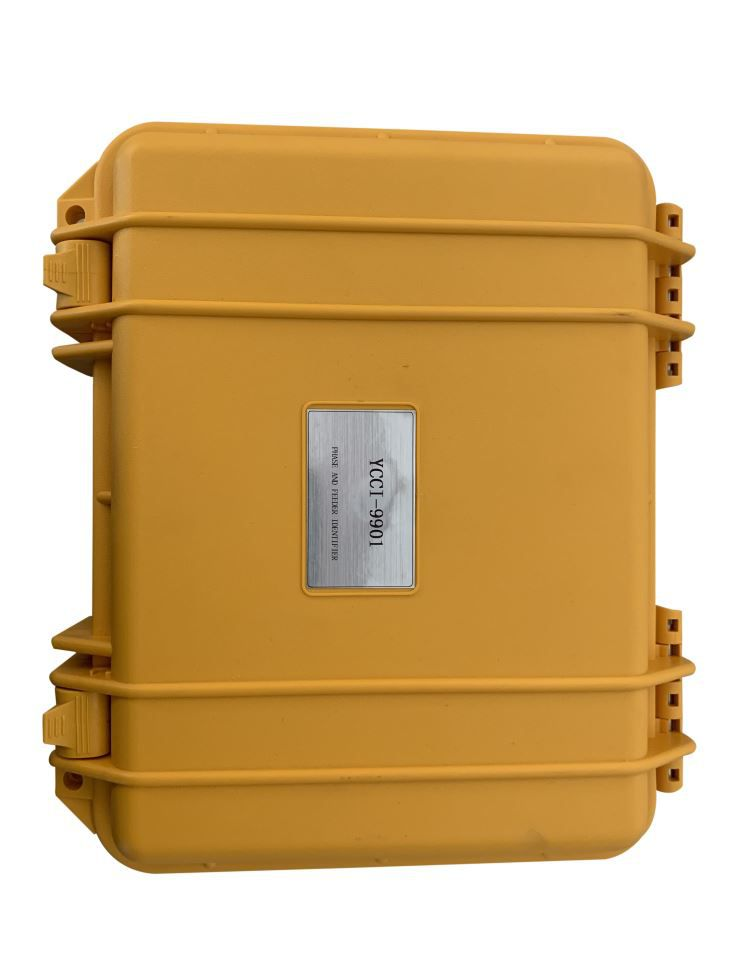

Identificador de fase y alimentador.
Modelo: YCCI-9901
El identificador de fase y alimentador se utiliza para identificar la información básica de los usuarios, como el transformador, la potencia y la línea de fase, etc., sirve como un enfoque de gestión efectivo.
El sistema adopta ambos métodos de pulso y el método de señal de la línea de potencia para identificar la información de los usuarios. Los 2 métodos se pueden usar en combinación o por separado. Ofrece una alta precisión de pruebas, sin un error de juicio o no reconocimiento de los usuarios que ocurren.
El sistema consta de un dispositivo de prueba de host y unidades de prueba de mano. El host se instala en el lado de bajo voltaje de los transformadores, y las unidades de mano se utilizan en el lado de usuario para la identificación de información.
Características y funciones:
● Funciones de identificación para distinguir los transformadores y fases de las líneas medidas.
● Identificación de la carga (el número de medidores de energía en uso) de cada fase de los transformadores.
● Muestra y almacena el valor de voltaje de las líneas medidas y medir la diferencia de voltaje
entre el lado del transformador y el lado del usuario.
● Muestra el contenido de armónicos impar (de 3-51ST) de la línea medida, y almacenar los armónicos totales.
● Muestra la forma de onda de voltaje de la línea medida.
● El dispositivo host recopila la señal de pulso de las unidades de mano en el método de pulso de voltaje.
detección o por la abrazadera actual para distinguir las fases y el área de distribución donde
Las unidades Hanheld se encuentran.
● Identifique la línea de sucursales, en la que se encuentran las unidades de mano, de área de distribución, utilizando
La abrazadera actual para recoger el impulso.
● Usando tres abrazaderas de corriente, el host muestra el voltaje, la corriente, el ángulo, la potencia activa, reactiva
poder, factor de potencia, etc., mientras que no se usan abrazaderas de corriente, disipa solo el valor de voltaje con
Los otros parámetros mostrados como cero.
● 500A y abrazaderas más grandes o bobinas ROGOWSKI están disponibles para la prueba de sucursales.
● El número de área de distribución se puede configurar libremente para distinguir los transformadores probados.
● La distinción de la dirección y la polaridad no se requieren para la prueba de pulso, al usar la unidad de mano
Conexión o métodos de conexión de sujeción actuales del host.
Especificaciones:
YCCI-9901 Identificador de fase y alimentador | |
Tensión de funcionamiento: | Host: AC3 X 220V: Terminales: AC 220V |
Corriente de sujeción CT o bobina ROGOWSKI (opcional); | 5a.500a |
Frecuencia: | 50Hz |
Temperatura de funcionamiento: | -10 ~ + 45c |
Consumo de energía del host: | <2w / fase |
Consumo de energía terminal: | <1w (cuando no se envía ningún pulso) |
Corriente máxima de pulso de terminal: | 10 A; |
Distancia de funcionamiento: | Transportador Comunicaciones: <2.7km PULSO:> 5km |
Métodos de uso
● La máquina host
Conecte el conductor de prueba (consulte 3.1) Alambres de prueba amarillos, verdes, rojos y negros con terminales UA, UB, UC, U0 en la máquina host, respectivamente. El otro lado está conectado al transformador u otro dispositivo de suministro de energía por abrazaderas. (Nota: De forma predeterminada, Amarillo es Fase A, Green es Fase B, Red es Fase C, y Black es U0). Mantenga seguros y siga las reglas de cableado de electricidad durante la operación.
● Extensión
Use el lado del enchufe del cable de alimentación (consulte 3.2) para conectar el terminal del panel de extensión y el lado de la abrazadera para conectar el medidor de potencia (el rojo es una línea de fase y el negro es cero). Encendido después de la conexión.
