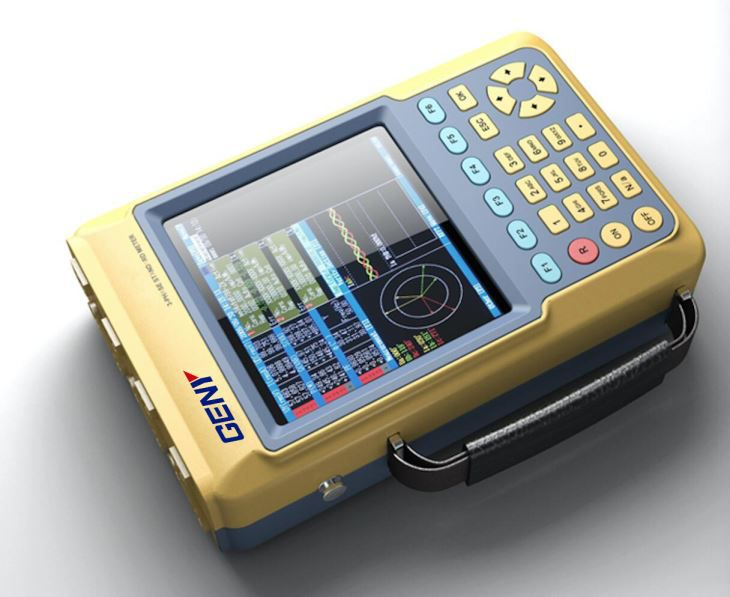

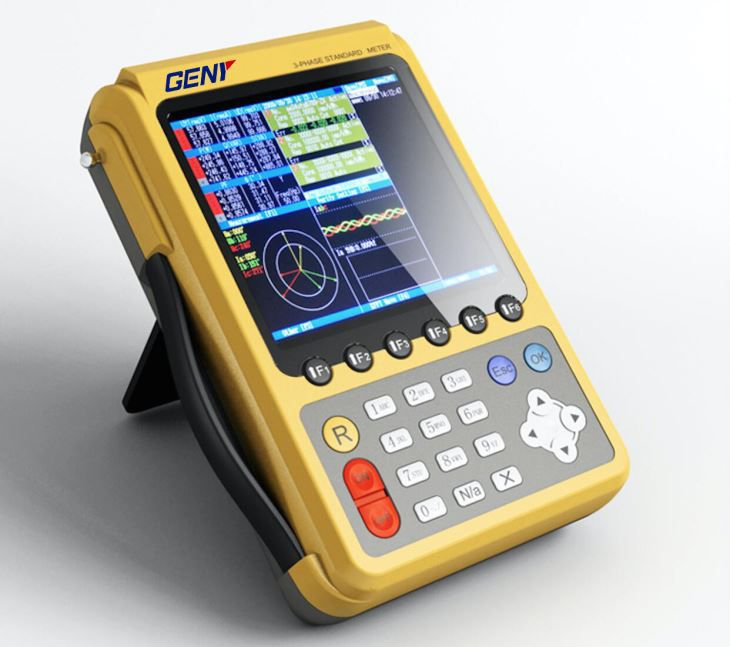

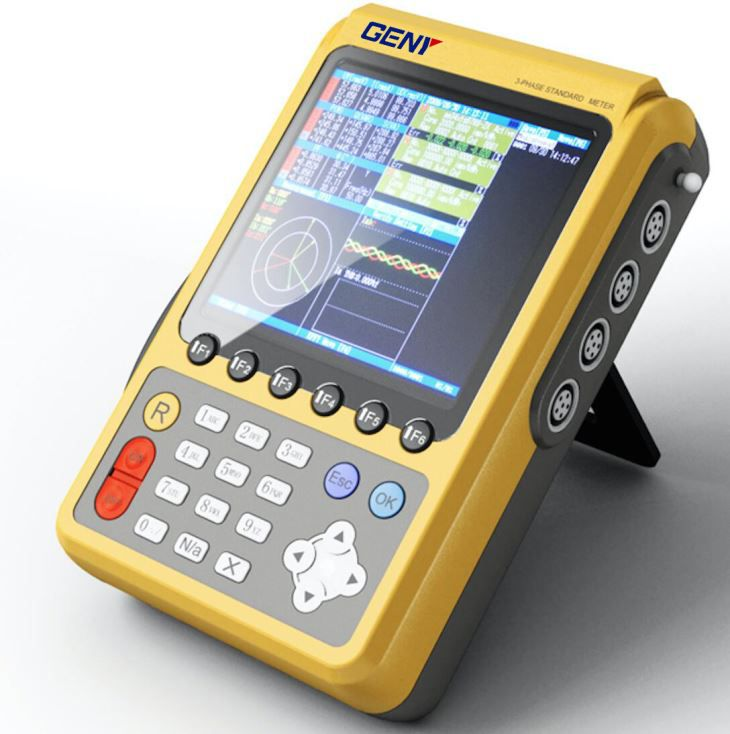

YC98G Medidor estándar de trabajo trifásico portátil de alta precisión 0.1 / 0.05% con abrazadera CT de 200A, 500A, 1000A (opcional)

YC98G Medidor estándar de trabajo trifásico portátil de alta precisión 0.1 / 0.05% con abrazadera CT de 200A, 500A, 1000A (opcional)

Los medidores estándar de referencia portátil de Geny con el diseño orientado a los humanos, la pequeña afigación y la ligera, la precisión hasta 0.05, la demanda para las empresas de servicios públicos de energía eléctrica, la medición y la calidad de los departamentos de examen y el laboratorio de metrología relevante al uso del campo.

Cantidad:
Estado de Disponibilidad:





Preguntar Añadir al carrito

Descripción del producto

Establecido en 1987, Geny es conocido como uno de los fabricantes y proveedores líderes y profesionales de la alta precisión de YC98G al medidor estándar de trabajo trifásico de 0.1% / 0.05% con medición de amplio rango en China. Tenga la seguridad de comprar el equipo de calidad hecho en China de nosotros y experimente nuestro buen servicio postventa.

YC98G Alta precisión 0.1% / 0.05% Méter estándar de trabajo trifásico portátil

Nombre: Medidor estándar de tres fases portátiles

Modelo: YC98G

- Descripción

El YC98G es un estándar de trabajo portátil para verificar el medidor trifásico activo / reactivo (3 o 4 cables) y el medidor monofásico

■ 1 Fase 2 Cable

■ 3 Fase 3 Cable

■ 3 Fase 4 Cable

Otra aplicación es para monitoreo en línea.

■ Pruebas de error en el sitio

■ Monitora muchos parámetros de la red eléctrica.

■ Pruebas de la relación de transformación de CT.

■ Cheque de cableado de fuente de alimentación trifásico

- Características

■ Alta precisión

1. Conexión directa hasta 0.05%.

2. Abrazadera actual hasta 0.2%.

■ Exhibición de color de pantalla grande de 7 pulgadas

1. TFT 640 * 320 LCD

2. La pantalla extremadamente clara garantiza que los datos de prueba son fáciles de leer

■ Teclado alfa / numérico

Asegura la entrada de datos rápida y fácil

■ Menú y teclas suaves

Acceso rápido a varias funciones de metro estándar

■ Rango de voltaje dinámico extendido

20 - 500 voltios

■ Métodos de prueba de doble corriente: conexión directa y cierre de la abrazadera actual)

1. 0 - 20A (conexión directa)

2. 100a pinza CT (estándar)

3. 200a, 500a, 1000a pinza CT (opcional)

■ Fuente de alimentación dual

1. Fuente de CA externa

2. Fuente de poder de terminal interna

■ Medida medidor

1. Potencia activa o reactiva de dos metros simultáneamente.

2. Potencia activa y reactiva de un metro simultáneamente.

■ Puertos de comunicación

RS232 / USB

■ Memoria de gran capacidad

1. 1000 Conjuntos de datos de prueba se pueden almacenar a bordo

2. La capacidad de almacenamiento se puede aumentar a través del puerto USB cuando sea necesario

3. Almacenamiento de datos fácil en el sitio - No se requiere PC

- Especificación técnica

■ Especificación para YC98G - 0.1%

Articulo	Rango de medicion	Resolución efectiva	Exactitud (%)	Otros
Voltaje	5 - 450 v	0.001 v	0.05%	2 rangos (1: 4)
Ct actual	0.05 - 20 a	0.0002 a	0.05%	3 rangos (1:10)
PISTA CT	0.01 - 100 a	0.001 a	0.15%	3 rangos (1:10)
frecuencia	45-65 Hz	0.001 Hz	0.01 Hz
Poder activo	0 ~ ± UMAX X IMAX	0.0001 w	0.1%
	0 ~ ± UMAX X IMAX	0.0001 w	0.2%	Con ct abrazadera
Poder reactivo	0 ~ ± UMAX X IMAX	0.0001 var	0.2%
	0 ~ ± UMAX X IMAX	0.0001 var	0.3%	Con ct abrazadera
Poder aparente	0 ~ ± UMAX X IMAX	0.0001 va	0.2%
Energía activa			0.1%
			0.2%	Con ct abrazadera
Energía reactiva			0.2%
			0.3%	Con ct abrazadera
Constante de energía	180000imp / kwh / 1800imp / kwh / 18imp / kwh *
Factor de potencia	0 ~±0.9999	0.0001	±0.01
Ángulo de fase	0 ~ 359. 999º	0.001º	±0.01º
Ambiente de trabajo	-10 ~ + 55℃, 15 ~ 85% Rhd，altitud：-10 ~ 3500 m
Influencia de la temperatura	≤25 ppm /℃ (U / i,≤15 ppm /℃ (otros）
Influencia de frecuencia	≤25 ppm / Hz
Interfaz de pulso	- Entrada (2 canales, PLI1, PLI2) - Nivel bajo≤2V, alto nivel≥5V - Salida (2 canales, potencia activa PLO-1, potencia reactiva PLO-3) - Nivel bajo≤0.5V, alto nivel≥11.5v
Interface de comunicación	Transmisión de serie asíncrona: RS232, 9600bps, 1N8.
Fuente de alimentación1	PODER DE U1, circuito probado de la ONU Terminales: 85 ~ 450V /≯35VA			Desde circuito probado
Fuente de alimentación 2	Potencia del zócalo CA: 85 ~ 450V /≯35VA
Fuente de alimentación3	Batería Tipo: Bateador de polímero LI, Tamaño: 110 mmx51mmx16mm, Nombrar Voltaje de salida: 7.2V, Capacidad: 5000mAh			Batería interior
Dimensión	Instrumento: 245mm x 162mm x 60 mm
	Caja de transporte: 559mm x 351mm x 229mm
Peso	Peso del instrumento principal: 1.7kg.
	Peso total establecido: 11.5kg

■ Especificación para YC98G - 0.05%

Articulo	Rango de medicion	Resolución efectiva	Exactitud (%)	Otros
Voltaje	5 - 450 v	0.001 v	0.02%	2 rangos (1: 4)
Ct actual	0.05 - 20 a	0.0002 a	0.02%	3 rangos (1:10)
PISTA CT	0.01 - 100 a	0.001 a	0.15%	3 rangos (1:10)
frecuencia	45-65 Hz	0.001 Hz	0.01 Hz
Poder activo	0 ~ ± UMAX X IMAX	0.0001 w	0.05%
	0 ~ ± UMAX X IMAX	0.0001 w	0.2%	Con ct abrazadera
Poder reactivo	0 ~ ± UMAX X IMAX	0.0001 var	0.1%
	0 ~ ± UMAX X IMAX	0.0001 var	0.3%	Con ct abrazadera
Poder aparente	0 ~ ± UMAX X IMAX	0.0001 va	0.1%
Energía activa			0.05%
			0.2%	Con ct abrazadera
Energía reactiva			0.1%
			0.3%	Con ct abrazadera
Constante de energía	180000imp / kwh / 1800imp / kwh / 18imp / kwh *
Factor de potencia	0 ~±0.9999	0.0001	±0.005%
Ángulo de fase	0 ~ 359. 999º	0.001º	±0.005º
Ambiente de trabajo	-10 ~ + 55℃, 15 ~ 85% Rhd，altitud：-10 ~ 3500 m
Influencia de la temperatura	≤10 ppm /℃ (U / i,≤15 ppm /℃ (otros）
Influencia de frecuencia	≤20 ppm / hz
Interfaz de pulso	- Entrada (2 canales, PLI1, PLI2) - Nivel bajo≤2V, alto nivel≥5V - Salida (2 canales, potencia activa PLO-1, potencia reactiva PLO-3) - Nivel bajo≤0.5V, alto nivel≥11.5v
Interface de comunicación	Transmisión de serie asíncrona: RS232, 9600bps, 1N8.
Fuente de alimentación1	PODER DE U1, circuito probado de la ONU Terminales: 85 ~ 450V /≯35VA			Desde circuito probado
Fuente de alimentación 2	Potencia del zócalo CA: 85 ~ 450V /≯35VA
Fuente de alimentación3	Batería Tipo: Bateador de polímero LI, Tamaño: 110 mmx51mmx16mm, Nombrar Voltaje de salida: 7.2V, Capacidad: 5000mAh			Batería interior
Dimensión	Instrumento: 245mm x 162mm x 60 mm
	Caja de transporte: 559mm x 351mm x 229mm
Peso	Peso del instrumento principal: 1.7kg.
	Peso total establecido: 11.5kg
