Sistema de prueba de medidor de electricidad monofásico
Establecido en 1987, Geny es conocido como uno de los fabricantes y proveedores líderes y profesionales de la Referencia de precisión YC1891D del sistema de prueba de medidores de energía electrónica monofásico de 0.02% con dos sistemas de conmutación de canal actuales en China. Tenga la seguridad de comprar el equipo de calidad hecho en China de nosotros y experimente nuestro buen servicio postventa.
- Descripción
Los sistemas de prueba de medidores de Geny adoptan la técnica de medición electrónica más avanzada y el concepto modular combinan las normas de referencia de diferencia y el amplificador de potencia para cumplir con los requisitos de los clientes en los servicios de energía eléctrica, los medidores de energía eléctrica fabrican, la medición y la calidad que examinan los departamentos y las fábricas de examen de calidad.
- Características
1. El sistema de prueba del medidor puede medir medidores mecánicos, medidores mecánicos electrónicos y medidor electrónico por la forma de operación automática, semiautomática o manual.
2. Material de aleación de aluminio, luz y fuerte y resistente a la corrosión.
3. Marca de rotor de posicionamiento automático del disco de medidor mecánico, con más eficiencia.
4. El swing juntos de las cabezas de exploración simplifica el control.
5. Prueba de partida y prueba de arrastramiento.
6. Medir diferentes constantes de metros de forma sincrónica.
7. Con la función de protección de sobrecarga, circuito de voltaje corto y circuito de corriente abierta.
8. El software de prueba con sistema de operación Friendly Windows 200/7/10, incluye un módulo funcional de todo tipo de medidor de energía moderno necesario, a la prueba de errores de realidad, prueba armónica, prueba de influencia, etc.
Nombre: Banco de prueba de medidor de energía electrónica
Modelo: YC1891DAT-40-0.02-F
- Especificación técnica
El banco de pruebas es de 40 Posición 0.02 Precisión del sistema de prueba monofásico con dos canales actuales, el número de artículo es：YC1891DAT-40-0.02-F
1 Fuente de alimentación
Voltaje | 3 × 240±15% |
Frecuencia | 50 Hz±15% |
Capacidad de potencia | > 6kva |
Energía eficiente (en su totalidad carga) | ≥85% |
Temperatura ambiente | -10 ° C - + 40 ° C |
Humedad relativa | 35% - 85% |
2 Fuente de alimentación
Voltaje | |
Salida de voltaje de prueba (Fase neutral) | 30 V - 300 V |
PODER DE LA VOLTAJE producción | 800VA |
Resolución | Mejor que 0.01% de completo. Valor de escala del rango |
Configuración de la precisión | Mejor que 0.05% en el Valor de rango final |
Estabilidad | Mejor que 0.005% / h (Integración Tiempo 150 s) |
Regulación de carga de 0-max. carga | <0.01% |
Factor de distorsión | <0.3% para resistencia lineal carga |
Armónicos | 2Dakota del Norte- 21S t programable libre |
Actual | |
Prueba de salida de corriente | 1 MA - 120 A |
Poder de la corriente producción | 1200 VA |
Resolución | Mejor que 0.01% de completo. Valor de escala del rango |
Configuración de la precisión | Mejor que 0.05% en el Valor de rango final |
Estabilidad | Mejor que 0.005% / h (Integración Tiempo 150 s) |
Regulación de carga de 0-max. carga | <0.01% |
Factor de distorsión | <0.3% para lineal carga de resistencia |
Armónicos | 2Dakota del Norte- 21S t programable libre |
Ángulo de fase | |
Rango | 0 - 360 ° |
Resolución | 0.01 ° |
Configuración de la precisión | 0.1 ° |
Frecuencia | |
Rango | 45Hz - 65Hz |
Resolución | 0.01Hz |
3 Msvt
Número de secundaria | 42 |
Voltaje rango | 300v |
Proporción | 1: 1 |
Primario Error de la relación secundaria | 0.25% |
Secundario Error de la relación secundaria | 0.02% |
Secundario al error de fase secundaria | 0.02 ° |
Frecuencia rango | 45Hz - 65Hz |
Producción PODER (por devanado) | 15VA |
4 Medidor estándar de referencia
El medidor estándar de rango ancho SZ-01A-K3E utiliza la nueva técnica eléctrica del mundo. El núcleo de SZ-01A-K3E es DSP de alta velocidad、CPLD y Single Chip Micyoco (SCM), tiene el traductor A / D de alta velocidad con autocalibración al mismo tiempo. Puede probar la señal de CA a alta velocidad y lidiar con él de manera especial por DSP, esto hace que el circuito sea mucho más simple. Puede calcular y medir la señal de CA exactamente.
Solicitud de pulso eléctrico constante único de SZ-01A-K3E ventajas al usuario. Puede medir el voltaje.、Actual、poder activo、Poder reactivo、poder aparente、ángulo de fase、Factor de potencia、Frecuencia, etc. al mismo tiempo. Se necesita muchos tipos de técnicas de equilibrio y métodos de procesamiento de datos, con el fin de obtener el 0,02% de error relativo.
SZ-01A-K3E tiene una fuerte capacidad de comunicación. Hay dos puertos de comunicación en la junta posterior-RS-232 y RS-485, pueden conectar la plataforma PC o calibración, respectivamente. Conecte PC a RS-232 para calibrar el medidor. El medidor puede realizar la comunicación de larga distancia a través de la línea telefónica cuando su puerto RS-232 está conectado a un módem, por lo que el medidor puede enviar los datos a Internet y realizar medidas automáticas de larga distancia.
1. Características
- Alta precisión
Error de medición del voltaje, corriente, potencia y energía eléctrica.≤ ±0.05%
- Amplio rango de medición
Voltaje de 5 V a 480 V
Corriente de 1 MA a 120 A
- Medición de varios parámetros
Prueba de voltaje monofásico, corriente, potencia, energía eléctrica, factor de potencia, fase y frecuencia sincrónicamente
- Medición multi-modo
Cable de dos monofásicos (1p2W) activo
SinglePHASetwocablee(1p2w)reactivo
- Armónico medir y analizar
Prueba de factor de distorsión de forma de onda y 2Dakota del Norte-21S tContenido armónico, y mostrando la carta de varilla.
- Verifique el banco de pruebas
Medirgthe asymmetryrataeofVoltaje,currentundPHASeinsiempreyPHASeundtheestabilitarioyofpower.
2. Especificación técnica
Estándar condición | |
Ambiente temperatura | 20℃ ±2℃ |
relative humedad | 60% ± 15% |
externo intensidad del campo magnético | ≤0.025 Mt |
Medición rango | |
Calificado Actual | 0.001a / 0.01A / 0.1A / 1A / 10A / 100A, IMAX = 160A |
Calificado Voltaje | 50V / 100V / 200V / 400V, UMAX = 480V |
Medición Exactitud | |
De corriente | ±0.01% RD 10mA～120a ±0.03% RD 1MA～10mA |
De voltaje | ±0.01% RD 50v～400v ±0.05% RD 5V～50v |
De activo Energía | ±0.01% RD（50v～400v，0.05a～120a , cosφ≥0.5） ±0.05% RD（50v～400v，0.001a～0.05a , cosφ≥0.5） |
De reactivo Energía | ±0.01% RD (50v～400v，0.05a～120a , pecadoφ= 1.0) ±0.01% RD (50v～400v，0.05a～120a , pecadoφ= 0.5l / 0.8c) |
energía factor | medición Rango: 0～ ±1.000000 Exactitud: ±0.001% rd（cosφ ≥0.5） |
Fase ángulo | Medición Rango: 0～360° Exactitud: 0.003° (U≥50v, I≥0.05a) |
frecuencia | Rango : 45～65hz Exactitud: ±0.0002% RD (U≥50v) |
Energía producción | |
Aporte voltaje nominal | 57.7v / 100V / 220V / 380V |
Inpul Corriente nominal | 0.2A ~ 100A |
Exactitud clase | Activo energía: ±0.01% RD（50v～400v，0.05a～120a , cosφ≥0.5） ±0.05% RD（50v～400v，0.001a～0.05a , cosφ≥0.5） Reactivo energía: ±0.01% RD (50v～400v，0.05a～120a , pecadoφ= 1.0) ±0.05% RD (50v～400v，0.05a～120a , pecadoφ= 0.5l / 0.8c) |

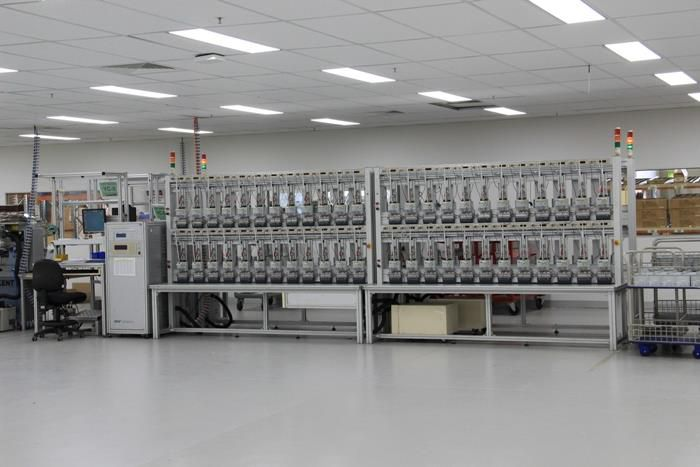

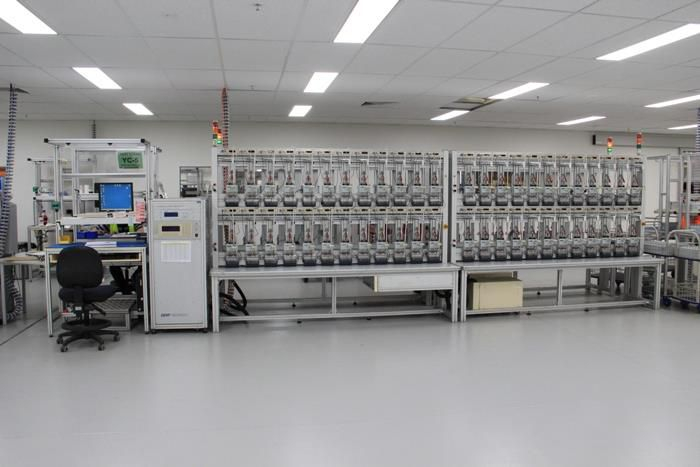

1. Rack
UN. En total de la posición de 40 metros se distribuye en bastidores de 1 metro, doble lado dos filas en cada lado, cada fila incluye 20 posiciones.
B. Hay una luz indicadora de tres colores en la parte superior del bastidor que vecino al gabinete de la fuente de alimentación.
C. Cada posición del medidor instale un QCD estándar de geny (D5-4P), una mano de empuje, una cabeza de escaneo, una ventana de visualización de error y una toma de DB9M (vea la siguiente imagen).
D. Todo el cableado de cable actual en el bastidor es de 35 mm.2
MI. El cableado de canal actuales y el retransmisión del interruptor se instalan en la camioneta en el bastidor
F. El zócalo DB9M es para RS232, el sistema MOXA C320Turbo / PCI ofrece RS232. El sistema MoxA está instalado debajo del bastidor.
2. Gabinete
UN. El dispositivo de control manual y dos interruptor de canal actual están instalados en el panel frontal del gabinete de fuente de alimentación
B. Dos tableros de control de interruptor de canal actual están instalados en el gabinete.
C. Todo el cable actual en el gabinete es de 35 mm.2
3. MOXA PORT PORT MUT MUT SISTEMA DE COMUNICACIÓN
El sistema MoxA incluye C320PCI-24 y Cable20PCI-32, cada conjunto, 40 puertos se conectan con los medidores de 40pcs
