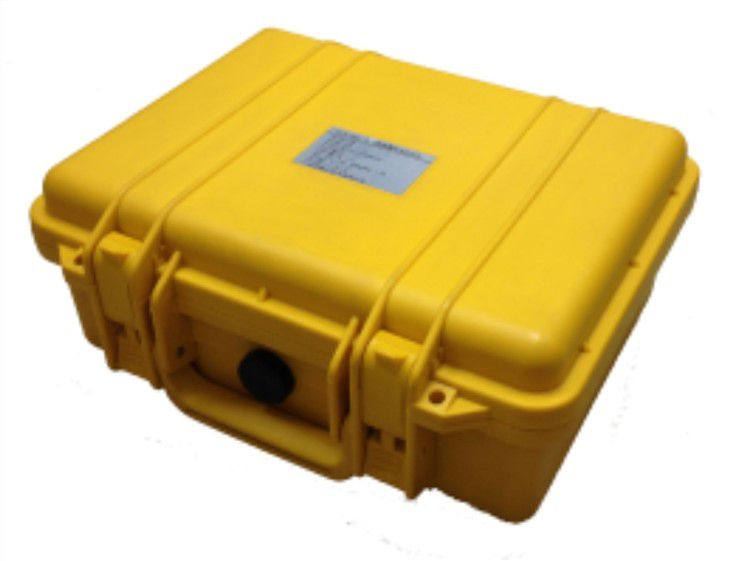

Transformador YCTC-9901 Probador de capacidad
| ● | El instrumento de prueba de capacidad del transformador es un instrumento digital y portátil diseñado para Medición de la capacidad, la pérdida y otros parámetros de los transformadores de distribución. Las funciones de la medición fuera de línea de la capacidad del transformador de distribución, la corriente sin carga, pérdida sin carga, pérdida de carga, voltaje de impedancia y otros parámetros de frecuencia de potencia. |

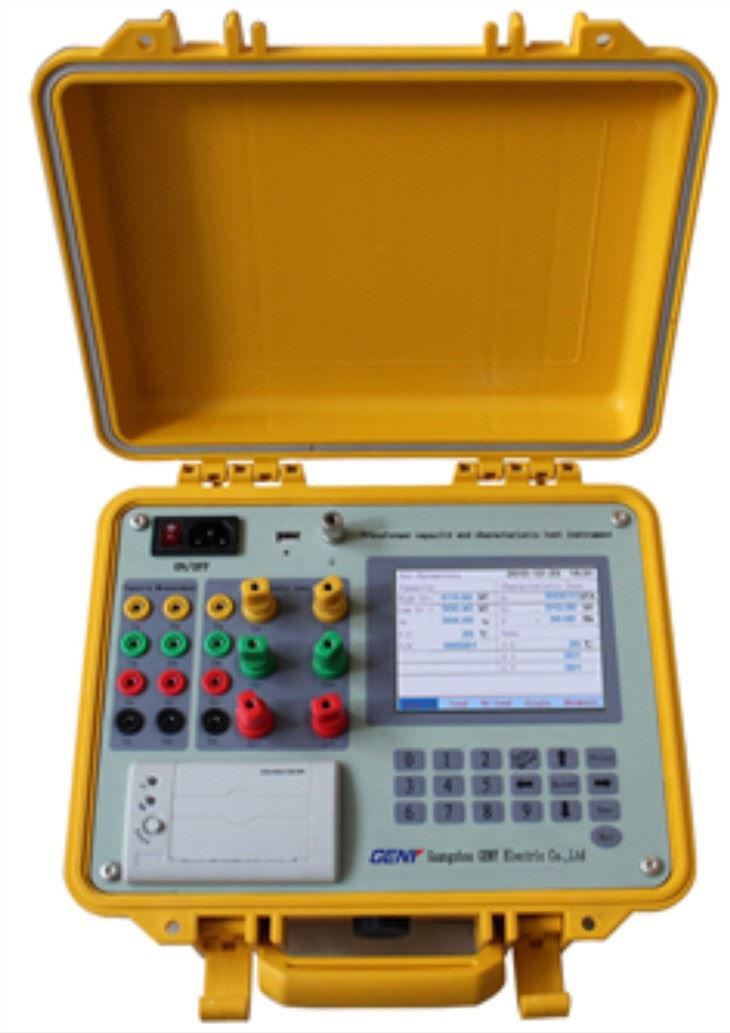

| ● | El instrumento se compone de la batería recargable (incorporada), inversor DC-AC (invertido DC en una trifásica, 50Hz acholtage), muestreo de CA de 6 canales y conversor A / D, DSP, teclado, Pantalla LCD, y una micro-impresora, etc. |
Características y funciones
| ● | Funciones de prueba para la capacidad de transformadores de distribución. |
| ● | Funciones de prueba para el transformador de distribución sin carga, pérdida de no-carga, voltaje de cortocircuito, Pérdida de carga, y otros parámetros. |
| ● | Funciones de corrección automática: |
| ● | Corrección de voltaje de prueba (prueba sin carga a voltaje no nominal). |
| ● | Corrección de corriente (prueba de carga a corriente no nominal) |
| ● | Corrección de distorsión de forma de onda (distorsión de forma de onda de voltaje bajo prueba de no carga), |
| ● | Corrección de frecuencia (corrección del voltaje de impedancia de frecuencia de la fuente de prueba y pérdida sin carga). |
| ● | Corrección de la temperatura de referencia. |
| ● | Indique si se producen ningún defecto parcial en el circuito magnético del transformador, de acuerdo con los resultados de la prueba de no carga para una fase. |
| ● | Indique si la forma de onda de voltaje de la fuente de alimentación de prueba sin carga está calificada. |
| ● | Histograma, mostrando 2-51st armónico de las seis señales en tiempo real. |
| ● | Oscilógrafo, mostrando las seis señales en tiempo real. |
| ● | Amplia gama de mediciones limitadas. |
ECTC-9901TRANSFORMER EPOCY TESTER | ||
Potencia de salida integrada. Suministro utilizado para la prueba de capacidad: | ||
Rango de salida de voltaje | 0 ~ 10v | |
Rango de salida actual | 0 ~ 10a | |
Fuente de alimentación externa para prueba de los caracteres del transformadorcs: | ||
Rango de medición de voltaje | 0-750v | |
Rango de medición actual | 0-80A | |
Precisión de la medición | ||
Voltaje, corriente, frecuencia | ± 0.2% | |
Energía | ± 0.2% (COSφ> = 0.3), ± 0.5% (0.1 ± 1.0% (0.02 | |
Temperatura de funcionamiento | -10 ~ ~ = 40 ℃ | |
Fuente de alimentación de carga | AC176V-264V 50Hz | |
Aislamiento y frecuencia de potencia soportar voltaje | ||
Aislamiento entre voltio / cur. Entrada y caso | ≥100mΩ | |
Power Freq, soporte entre la entrada de la señal y el caso | 2kV para pruebas que duran 1 minuto | |
Dimensión (lxw x h) | 320x240x130 | |
Pesa | 5.1kg | |
Condiciones y requisitos de uso. | ||
Ambiente | Temperatura | -10 ~ ~ + 40 ℃ |
Humedad relativa | 45% - 75% | |
Energía | Voltaje | Ac176v ~ 264v, 50Hz |
Rango de frecuencia | 45Hz-65Hz | |
Distorsión de la forma de onda | ± 0.2% | |
Salida de potencia incorporada utilizada para la prueba de capacidad | Rango de salida de voltaje | 0 ~ 10v |
Rango de salida actual | 0 ~ 10a | |
Utilizando pruebas de energía externa Las características del transformador. | Rango de prueba de voltaje | 0 ~ 750v |
Rango de prueba actual | 0 ~ 80a | |
Precisión de la medición | Voltaje, corriente, frecuencia | ± 0.2% |
Energía | ± 0.2% (COSφ≥0.3) | |
| ± 0.5% (0.1 | ||
| ± 1.0% (0.05 | ||

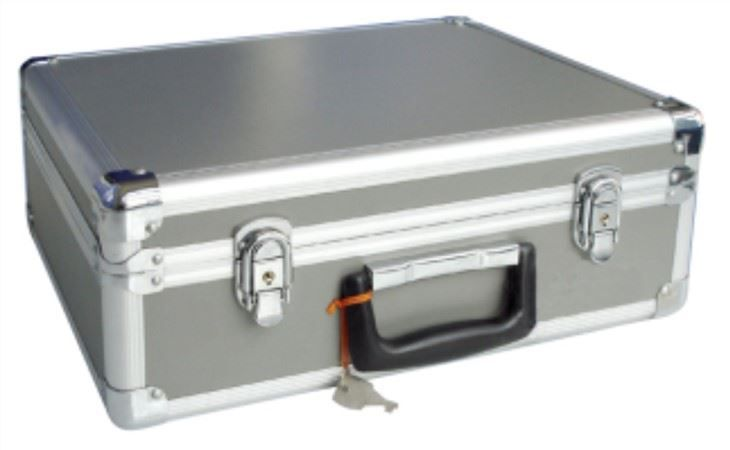

Dimensión (lxwxh) | Principal | Auxiliar |
320 mmx240 mmx130 mm | 480 mmx380 mmx460 mm | |
Peso | 5.1 kg | 16.2 kg |
