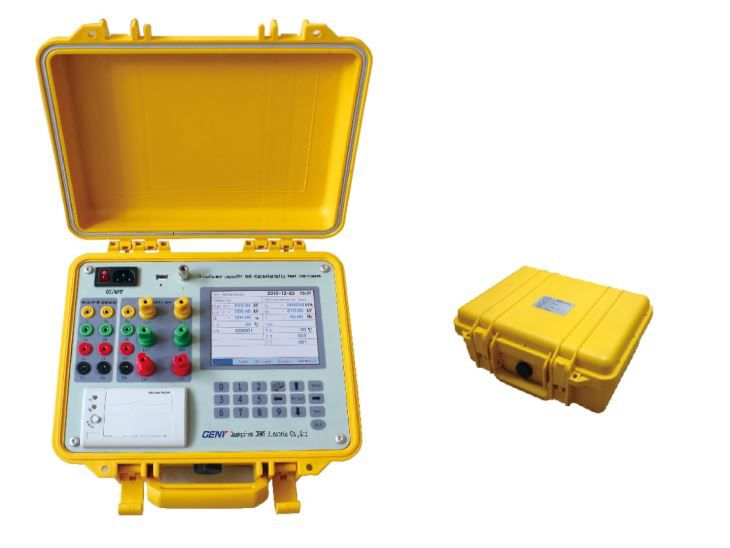

La capacidad del transformador YCTC-9901 y el equipo de prueba característico es un instrumento digital y portátil, diseñado para medir la capacidad, la pérdida y otros parámetros de transformadores de distribución.
El instrumento de prueba compuesto por una batería recargable (construida), inversor DC-AC (invertir el DC en un voltaje de CA trifásico, 50Hz), intercambio de 6 vías de muestreo y convertidor A / D, DSP, teclado, pantalla LCD, y una micro-impresora.
ECTC-9901 Capacidad del transformador El instrumento de prueba de la característica integró la función de la medición fuera de línea de la capacidad del transformador de distribución, la corriente sin carga, la pérdida sin carga, la pérdida de carga, el voltaje de impedancia y una serie de parámetros de frecuencia.
El instrumento de prueba característico de la capacidad del transformador YCTC-9901 tiene las características de la operación pequeña, conveniente, la medición precisa y la perfecta estabilidad.
1. Prueba la capacidad de varios tipos de transformadores de distribución.
2. Pruebe varios tipos de transformador de corriente sin carga, pérdida sin carga, voltaje de cortocircuito, pérdida de carga,
y otros parámetros
3. El voltaje de prueba se ajusta automáticamente (prueba sin carga con voltaje no nominal), la corrección actual
(Prueba de carga con corriente no nominal), la corrección de distorsión de forma de onda (distorsión de la forma de onda de voltaje
bajo prueba de no carga), corrección de frecuencia (voltaje de impedancia de frecuencia de prueba de prueba y sin carga
Corrección de pérdidas), la corrección de la temperatura de referencia.
4. Indicar la existencia de defectos locales en el circuito magnético del transformador de acuerdo con
Transformador monofásico Resultados de la prueba de no carga
5. Indique si la forma de onda de voltaje de la fuente de alimentación de prueba de carga está calificada
6. Medición en tiempo real de seis señales 2-51 Histograma armónico
7. Amplia gama de medidas limitadas.
8. Color TFT, alto brillo, amplias pantallas de cristal líquido de rango de temperatura, que ofrecen un inglés completo
MENÚ Y INSTRUCCIONES DE OPERACIÓN.
9. Baterías de alta energía recargables incorporadas.
10. Micro impresora incorporada
Salida de potencia incorporada utilizada para la prueba de capacidad | Rango de salida de voltaje | 0..10v |
Rango de salida actual | 0..10a | |
Usando la prueba de alimentación externa la característica del transformador | Rango de prueba de voltaje | 0..750v |
Rango de prueba actual | 0..80a | |
Precisión de la medición | Voltaje, corriente, frecuencia | +/- 0.2% |
Energía | + -0.2% (COSΦ> = 0.3) | |
+ -0.5% (0.1 | ||
+ -1.0% (0.05 | ||
Temperatura de funcionamiento | -10℃.. + 40 | |
Fuente de alimentación de carga | Ac176v..264v 50hz | |
Dimensions | 320 * 240 * 130 | |
Peso del instrumento de prueba | 5.1kg | |
